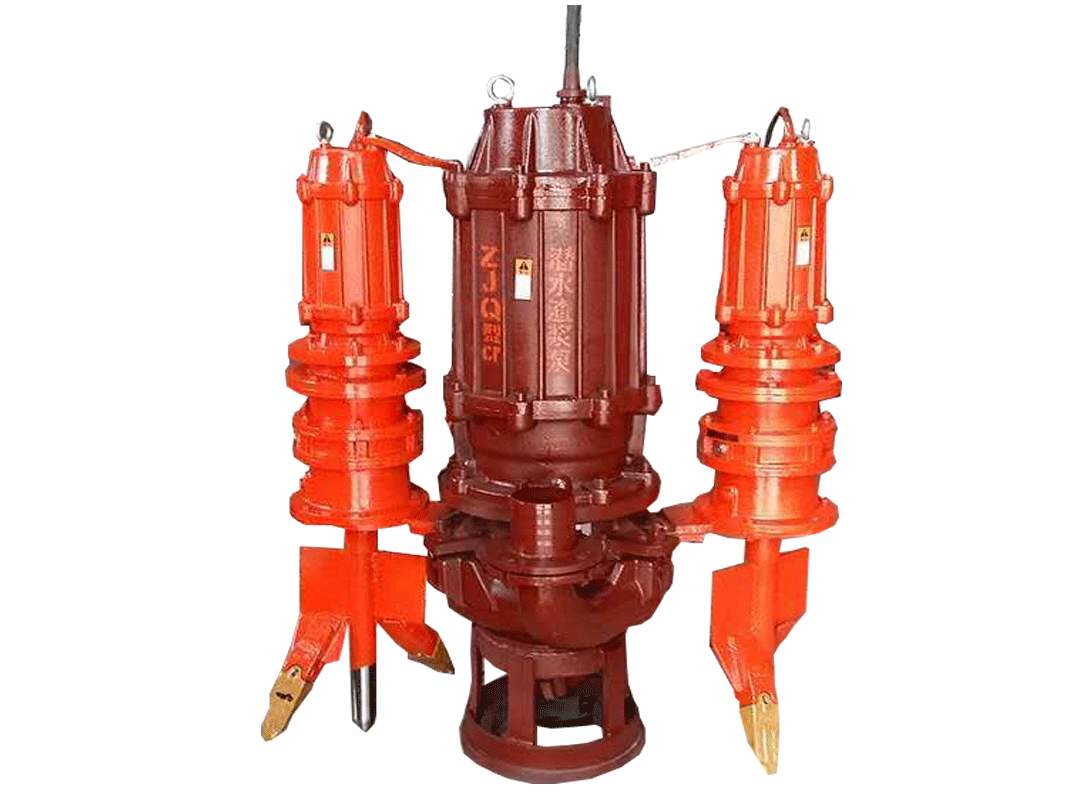

潜水渣浆泵 ZQJ潜水式渣浆泵　　

ZQJ潜水式渣浆泵
所属类型：渣浆泵
型　　号：如下参数
尺　　寸：如下参数
功　　率：如下参数
转　　速：如下参数
流　　量：如下参数
扬　　程：如下参数
叶轮直径：
介质温度：
效　　率：咨询电话：18566100048

ZQJ潜水渣浆泵可广泛用于矿山，电力、冶金、煤炭、环保等行业输送有磨蚀性含固体颗粒的浆体。如冶金选矿厂矿浆输送，火电厂水力除灰、洗煤厂煤浆及重介输送，疏浚河道，河流清淤等。在化工产业，也可输送一些含有结晶的腐蚀性浆体。
结构说明：
一、概述
潜水渣浆泵除主页轮外，另在底部增加一套搅拌叶轮，能将沉淀的於渣喷击成水和固体颗粒的混合液体。使水泵在没有辅助装置的情况下能够实现高浓度的输送。独特的密封装置能够有效平衡油室内外的压力，使得机械密封两端压力保持平衡，保证了机械密封的可靠运行，大大延长了其使用寿命，电机可根据用户要求增加进水检测、过热等多种保护装置，使产品能在恶劣工况条件下长期安全运行。
二、结构特征与工作原理
潜水渣浆泵为水泵与电机同轴一体，工作时通过电机轴带动水泵叶轮旋转，将能量传递给浆体介质，使之产生一定的流速，带动固体物流动，实现浆体的输送。
其主要特点如下：
整机为干式电机下泵式结构。电机采用机械密封保护，能有效地防止高压水和杂质进入电机内腔。除主叶轮外，还设有搅拌叶轮，能将沉淀于水底的於渣搅拌成湍流后抽取出来。叶轮、搅拌叶轮等主要过流部件采用高耐磨材质制造，耐磨损、耐腐蚀、无堵塞、排污能力强，能有效地通过较大的固体颗粒。不受吸程限制，吸渣效率高，清淤更彻底。无需配备辅助真空泵，投资更低廉。无需配备辅助搅拌或喷击装置，操作更简便。电机潜入水下，无需建设复杂的地面保护和固定装置，管理更便易。搅拌叶轮直接接触沉积面，通过下潜深度控制浓度，因而浓度控制更自如。设备直接潜入水下工作，无噪音及震动，现场更整洁。
技术参数表：

序号	型号	出水口径mm	流量m³/h	扬程m	电机功率KW	转速r/min	间断通过最大粒度 mm	重量kg
1	ZJQ30-10-3	65	30	10	3	1460	10	122
2	ZJQ25-12-3	65	25	12	3	1460	10	100
3	ZJQ30-16-4	65	30	16	4	1460	10	122
4	ZJQ25-20-4	65	25	20	4	1460	10	122
5	ZJQ45-15-5.5	80	45	15	5.5	1460	13	100
6	ZJQ50-10-5.5	80	50	10	5.5	1460	13	100
7	ZJQ25-30-7.5	80	25	30	7.5	1460	13	114
8	ZJQ30-30-7.5	80	30	30	7.5	1460	13	114
9	ZJQ32-20-7.5	80	32	20	7.5	1460	13	114
10	ZJQ45-15-7.5	80	40	15	7.5	1460	13	114
11	ZJQ100-10-7.5	100	100	10	7.5	1460	21	165
12	ZJQ25-40-11	80	25	40	11	1460	13	300
13	ZJQ40-25-11	80	40	25	11	1460	13	165
14	ZJQ50-21-11	80	50	21	11	1460	13	165
15	ZJQ50-26-11	80	50	26	11	1460	13	165
16	ZJQ70-20-11	80	70	20	11	1460	13	165
17	ZJQ100-18-11	100	100	18	11	1460	21	217
18	ZJQ100-16-11	100	100	16	11	1460	21	217
19	ZJQ25-40-15	80	25	40	15	1460	13	330
20	ZJQ50-26-15	80	50	26	15	1460	13	180
21	ZJQ50-28-15	80	50	28	15	1460	13	180
22	ZJQ60-30-15	100	60	30	15	1460	13	220
23	ZJQ70-24-15	80	70	24	15	1460	13	180
24	ZJQ75-25-15	100	75	25	15	1460	13	220
25	ZJQ100-18-15	100	100	18	15	1460	21	250
26	ZJQ150-15-15	100	150	15	15	1460	21	250
27	ZJQ150-18-18.5	150	150	18	18	980	32	550
28	ZJQ200-12-18.5	150	200	12	12	980	45	550
29	ZJQ100-25-22	150	100	25	25	980	32	580
30	ZJQ100-32-22	150	100	30	30	980	32	580
31	ZJQ150-22-22	150	150	22	22	980	32	580
32	ZJQ200-15-22	150	200	15	15	980	45	580
33	ZJQ60-46-30	150	60	46	46	980	21	700
34	ZJQ70-38-30	150	70	38	38	980	21	550
35	ZJQ75-40-30	150	75	40	40	980	21	550
36	ZJQ100-35-30	150	100	35	35	980	21	550
37	ZJQ108-30-30	150	108	30	30	980	21	550
38	ZJQ150-30-30	150	150	30	30	980	21	550
39	ZJQ150-35-30	150	150	35	35	980	21	550

序号	型号	出水口径mm	流量m³/h	扬程m	电机功率KW	转速r/min	间断通过最大粒度 mm	重量kg
40	ZJQ200-20-30	150	200	20	30	980	21	550
41	ZJQ240-20-30	150	240	20	30	980	21	550
42	ZJQ300-15-30	200	300	15	30	980	28	700
43	ZJQ100-50-37	150	100	50	37	980	21	918
44	ZJQ300-20-37	200	300	20	37	980	28	850
45	ZJQ400-15-37	200	400	15	37	980	28	850
46	ZJQ100-60-45	200	100	60	45	980	36	950
47	ZJQ150-35-45	150	150	35	45	980	36	1000
48	ZJQ200-30-45	150	200	30	45	980	36	1000
49	ZJQ500-15-45	250	500	15	45	980	46	1100
50	ZJQ150-45-55	150	150	45	55	980	21	1140
51	ZJQ250-35-55	150	250	35	55	980	36	1140
52	ZJQ600-15-55	250	600	15	55	980	46	1186
53	ZJQ200-45-75	150	200	45	75	980	21	1540
54	ZJQ350-35-75	200	350	35	75	980	28	1550
55	ZJQ400-25-75	200	400	25	75	980	25	1550
56	ZJQ500-20-75	200	500	20	75	980	25	1550
57	ZJQ200-50-75	150	200	50	75	980	14	1500
58	ZJQ200-60-90	150	200	60	90	980	14	1550
59	ZJQ400-40-90	200	400	40	90	980	28	1550
60	ZJQ500-25-90	200	500	25	90	980	25	1550
61	ZJQ400-50-110	200	400	50	110	980	28	1970
62	ZJQ500-54-110	200	500	54	110	980	28	1970
63	ZJQ600-30-110	200	600	30	110	980	28	1970
64	ZJQ780-26-110	300	780	26	110	980	50	1970
65	ZJQ1000-18-110	300	1000	18	110	980	50	1986
66	ZJQ400-60-132	200	4000	60	132	980	28	2000
67	ZJQ500-45-132	200	500	45	132	980	28	2000
68	ZJQ500-55-132	200	500	55	132	980	28	2000
69	ZJQ800-35-132	300	800	35	132	980	42	2000
70	ZJQ1000-22-132	300	1000	22	132	980	50	2000
71	ZJQ650-52-160	200	650	52	160	980	28	2650
72	ZJQ80-50-185	300	780	50	185	980	38	3330
73	ZJQ800-55-220	300	800	55	220	980	38	3400
74	ZJQ1250-35-220	350	1250	35	220	980	45	3400
75	ZJQ1750-30-250	350	1750	30	250	980	55	3500
76	ZJQ1500-35-250	350	1500	35	250	980	50	3500
77	ZJQ2000-35-315	400	2000	35	315	980	60	3700

序号	型号	出水口径mm	流量m³/h	扬程m	电机功率KW	转速r/min	间断通过最大粒度 mm	重量kg
78	ZJQ20-25-4(K)	65	20	25	4	1460	10	122
79	ZJQ45-15-5.5(K)	80	45	15	5.5	1460	13	140
80	ZJQ50-10-5.5(K)	80	50	10	5.5	1460	13	140
81	ZJQ25-30-7.5(K)	80	25	30	7.5	1460	13	150
82	ZJQ30-30-7.5(K)	80	30	30	7.5	1460	13	150
83	ZJQ32-20-7.5(K)	80	32	20	7.5	1460	13	150
84	ZJQ45-15-7.5(K)	80	45	15	7.5	1460	13	150
85	ZJQ100-10-7.5(K)	100	100	10	7.5	1460	21	165
86	ZJQ25-40-11(K)	80	25	40	11	1460	13	180
87	ZJQ40-25-11(K)	80	40	25	11	1460	13	180
88	ZJQ50-21-11(K)	80	50	21	11	1460	13	180
89	ZJQ50-26-11(K)	80	50	26	11	1460	13	180
90	ZJQ70-20-11(K)	80	70	20	11	1460	13	180
91	ZJQ100-18-11(K)	100	100	18	11	1460	21	217
92	ZJQ100-16-11(K)	100	100	16	11	1460	21	217
93	ZJQ25-40-15(K)	80	25	40	15	1460	13	230
94	ZJQ50-26-15(K)	80	50	26	15	1460	13	200
95	ZJQ50-28-15(K)	80	50	28	15	1460	13	200
96	ZJQ60-30-15(K)	100	60	30	15	1460	13	220
97	ZJQ70-24-15(K)	80	70	24	15	1460	13	220
98	ZJQ75-25-15(K)	100	75	25	15	1460	13	220
99	ZJQ100-18-15(K)	100	100	18	15	1460	13	220
100	ZJQ50-50-22(K)	65	50	50	22	1480	13	420
101	ZJQ100-30-22(K)	100	100	30	22	1480	13	420
102	ZJQ300-10-22	200	300	10	22	980	37	617
103	ZJQ200-15-22(k)	150	200	15	22	980	45	580
104	ZJQ160-30-37(K)	100	160	30	37	1460	21	740
105	ZJQ400-25-45(K)	150	400	25	45	1460	35	880
106	ZJQ160-38-45(K)	100	160	38	45	1460	21	880
107	ZJQ120-60-55(K)	80	120	60	55	1460	21	960
108	ZJQ250-35-55(K)	125	250	35	55	1460	25	960
109	ZJQ150-60-75	150	150	60	75	1460	32	1125
110	ZJQ250-40-75	150	250	45	75	1460	32	1125
111	ZJQ450-25-75	200	450	25	75	1460	28	1125
112	ZJQ200-50-75	150	200	50	75	1460	32	1125
113	ZJQ150-75-75	150	150	75	75	1460	32	1125
114	ZJQ460-35-90(K)	200	460	35	90	1460	40	1160

序号	型号	出水口径mm	流量m³/h	扬程m	电机功率KW	转速r/min	间断通过最大粒度 mm	重量kg
115	ZJQ100-110-90	150	100	110	90	1460	21	1160
116	ZJQ150-80-90	150	150	80	90	1460	21	1160
117	ZJQ160-70-90	150	160	70	90	1460	21	1160
118	ZJQ250-60-90	150	250	60	90	1460	21	1160
119	ZJQ300-45-90	150	300	45	90	1460	21	1160
120	ZJQ450-30-90	200	450	30	90	1460	28	1160
121	ZJQ450-45-110	200	450	45	110	1460	28	1450
122	ZJQ600-30-110	200	600	30	110	1460	28	1450
123	ZJQ150-120-132	200	150	120	132	1460	36	1500
124	ZJQ250-70-132	150	250	70	132	1460	36	1500
125	ZJQ300-65-132	150	300	65	132	1460	36	1500
126	ZJQ700-30-132	250	700	30	132	1460	46	1500
127	ZJQ200-90-132	150	200	90	132	1460	21	1500
128	ZJQ900-30-160	250	900	30	160	1460	46	1880
