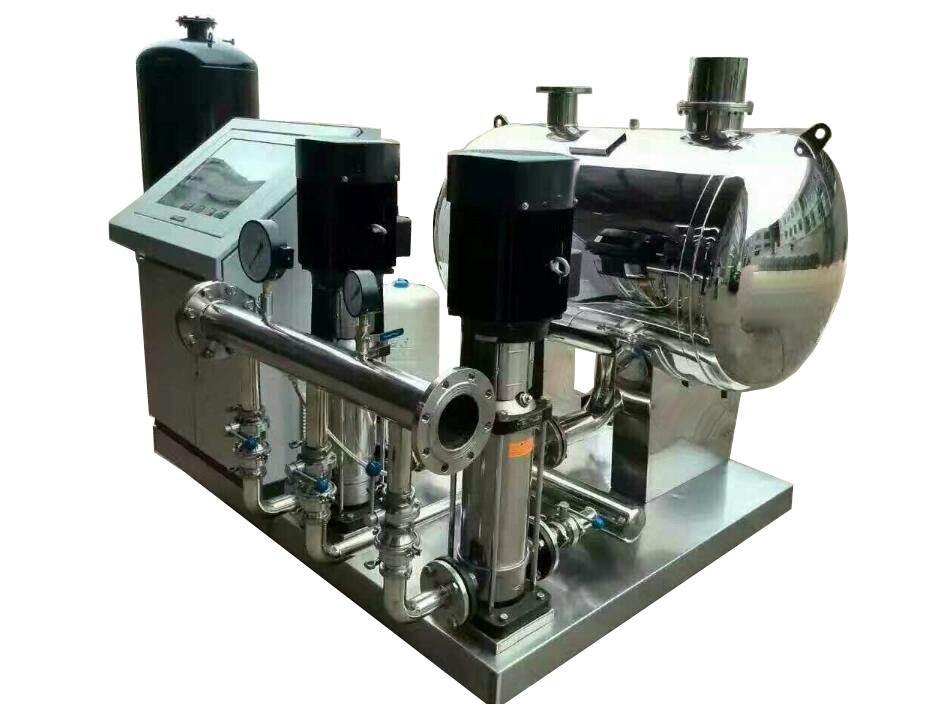

• 无负压给水设备/市政管网直取水加压设备

• 所属类型： 成套供水设备
• 型　　号：二次直供水
• 尺　　寸：定制
• 功　　率：2.2-132 Kw
• 转　　速：变频控制
• 流　　量：1-500 立方米/小时
• 扬　　程：20-200 m
• 叶轮直径：成套供水设备组
• 介质温度：常温
• 效　　率：咨询电话：18566100048

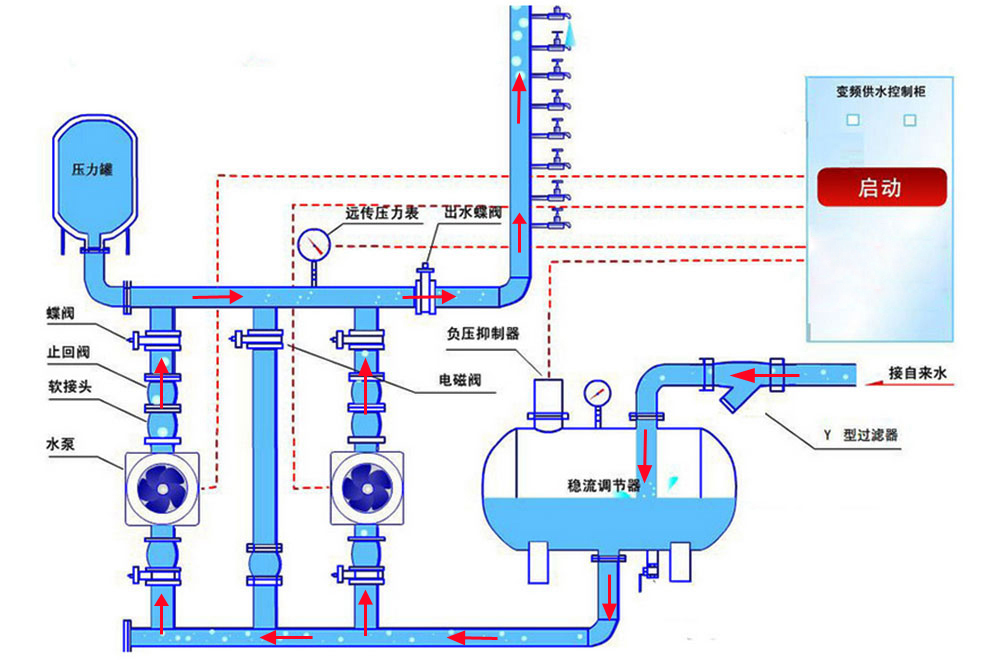

设备组成

整套设备由稳流罐、真空抑制器、变频调速水泵机组、压力传感器、变频控制柜、倒流防止器（可选）、消毒装置（可选）、小流量保压罐（可选）等组成。从市政管网引来的进水管直接连接到稳流罐的进水口，稳流罐的出水口通过消毒装置后连接到加压泵组的进水管，加压机组的出水管与用户用水管连接，直接向用户管网供水。

工作原理

稳流罐式无负压给水设备与市政管网直接连接，在市政管网剩余压力的基础上串联叠压供水。

（1）变频恒压供水：当市政管网供水量大于用户用水量时，稳流罐式无负压给水设备变频恒压给水，此时稳流罐中存储一定量的承压水。

（2）消除负压：当用户用水量增加导致市政管网与稳流罐连接处压力下降，当压力降低到相对压力0以下时，在稳流罐中形成负压，真空抑制器的进气阀门打开，大气进入稳流罐。此时，稳流罐相当于一个具有自由液面的开口水箱，压力与大气相同，负压被消除。水位下降到设定值时，液位控制器将控制信号传递给变频控制柜中的控制系统，控制加压机组停止工作，用户停水；当用户用水量减小时，稳流罐中水位上升，气体从真空抑制器排气阀门排除，压力恢复正常后，加压机组重新自动启动，恢复供水。

（3）停水停机功能：当市政管网停水时，加压机组在液位控制器控制下自动停止运行，市政管网供水恢复后，自动启动重新恢复正常供水。

（4）小流量休眠功能：用户不用水或用水量很小时设备自动进入休眠状态（停机）并保持供水压力，用户恢复用水时系统自动唤醒，恢复正常供水。

（5）停电继续给水：当小区停电时，由市政管网继续向低区用户给水，停电不停水。设备恢复供电后，自动启动，恢复正常给水。

设备分类

目前，市场上所用的无负压给水设备主要有2种：稳流罐式、调节水箱式。

稳流罐式

罐式无负压给水设备在水泵前装设压力密封罐，罐内部或外部加设稳流补偿器（又称“真空消除器”），水泵通过稳流罐吸水，加压后供至用户，靠稳流补偿器的调节作用，降低对公共供水管网的影响。此方式无储备水量，城市公共供水管网停水时，易出现断水现象。 ^[3]

调节水箱式

该方式设有不承压的调节水箱，内部加设有稳流补偿器，通过电控装置，使调节水箱内的水每天至少循环两次，确保水质不变。当市政管网的水量、水压条件能满足无负压供水要求时，直接从市政管网取水；否则，从调节水箱取水。此方式具备一定的储备水量，可用于供水管网不稳定的区域，但是由于存在水箱和检修人孔，仍要按规定定期进行清洗消毒（据）。

安装说明

1、设备应安装在强度不低于C20的基础上且四周留有排水设施和检修通道；

2、设备安装地点应选在较为干燥的环境，避免在露天环境，以免电气元件损坏；

3、安装前应仔细检查泵体流产内有无硬质物，以免运行时损坏叶轮和泵体；

4、安装时管路不允许加在泵上，以免使泵变形，影响正常运行；

5、根据安装图纸先后顺序连接，连接处密封，不得强行安装，总管口径较大时需加支撑，以免产生应力；

6、拧紧地脚螺栓，以免起动时振动对泵性能产生影响；

7、在泵的进、出口管路上安装调节阀，在泵出口附近安装压力表，以控制泵在额定工况内运行，确保泵的正常使用；

8、管路系统实验压力为额定压力的1.5倍，并持续保持5分钟以上。在试压过程中，管路系统不得有出现裂缝以及滴、漏、渗现象；

9、排出管路如装止回阀应装在闸阀的外面；

10、泵的安装方式分为硬性联接安装和柔性联接安装。

设备优点

1、节约设备成本投资，占地面积相对较小。不仅对投资进行了节约，而且对自来水管网中一次供水压力进行充分利用。可以采用在加压泵选择进行适当减小，促使设备的成本投入得到节约。其次，对系统占地面积得到节约，对节约的土地进行充分利用，进一步将房屋占用面积得到提升，满足中国要求的对土地资源节约的效果。

2、干净无污染，给水设备系统的设置都属于全密封结构，从自来水管网开水知道用户家中的水龙头，因此，污染物不会出现进行给水系统的现象发生。水体不会直接对空气进行接粗，采用食品级不锈钢对过流不见进行制作，因此不会有水质污染的现象发生。

3、明显的节能效果，通常设备和自来水管网的链接属于直接串接，也就是在自来水厂进行一次供水管网压力的条件下在对所需的压力进行叠加，根据压力的不足，进行适当的增加，促使管网的余压得到充分利用。再用水低峰期阶段，可以不对设备进行运行，会有明显的节能效果初显。

4、安装简单。由于无负压叠压供水设备属于成套供应体系，因此用户只需对进出口水管进行连接即可使用，施工周期短，且安装便捷。

5、较低的运行成本。由于在对加压泵的选型过程中运用较小，并且可运用对泵关联供水的方法，在城市用水低峰期时，能够对城市一次供水压力进行利用，可以不对泵进行祁东或只对一台泵进行启动的方法，从而实现城市用水的需求。当用水高峰期来临时方可对其他泵进行启动。所以，在设备运行过程中会有较低的能耗形成，促使运行成本得到有效的降低。

6、停电现象发生时不会对供水的状态造成影响。由于设备的公共供水管网路与用户管网是直接相连的，因此在停电时，虽然加压泵停止了运行，但自来水厂一次供水压力也能对用水需求得以满足。

7、后期管理提供便利。由于无负压叠压供水设备属于微机全自动变频控制的，因此具备停电设备进行自动关机，来电设备进行自动开机的效果，对故障检测、技术诊断及报警提醒等较为完善，促使设备管理及维护过程中存在相对简便的优势。其次，由于不会受到污染，所以不存在清洗的工作。

设备缺点

（1）调节能力差，供水可靠性低。设备直接与市政管网相连，水池被取消，水池的调蓄功能也被取消，高峰时增加了市政管网的负担。

（2）自动化要求高，设备元器件复杂。核心控制系统复杂，对设备灵敏度、自动化要求高；稳流平衡器内无负压检测设备出现故障时，会形成直抽。

（3）技术标准不统一，设备生产不够规范，负压消除方式和原理各不相同，对市政给水管网的影响分析研究不足，部分设备无法真正消除负压。

（4）补偿持续能力有限，不能真正保证用户供水安全和市政管网的安全供水。

应用范围

1、高层建筑、居民小区、别墅等居民生活用水。

2、企事业单位、宾馆、写字楼、百货商场，大型桑拿浴、医院、学校，体育馆，高尔夫球场，机场等场所的日常用水。

3、生产制造、洗涤装置、食品工业、工厂、工矿的生产用水。

4、对原有气压供水设备进行改造，可以充分利用原有的气压罐；

5、各种循环系统，自来水厂的中间加压泵站；

6、其他：老旧水池供水及其它形式供水的改造；

7、农田灌溉系统；

8、已建好的水池，可以采用无负压供水设备与水池共用的供水方式，进一步节能；
