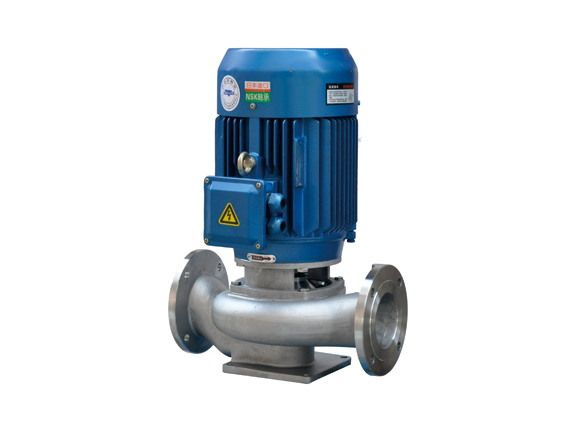

首页:不锈钢泵GDF不锈钢立式管道泵
  • GDF不锈钢立式管道泵

  • 所属类型: 化工泵  不锈钢泵
  • 型  号:GDF100-19
  • 尺  寸:
  • 功  率:7.5KW
  • 转  速:2900转/分
  • 流  量:90
  • 扬  程:19
  • 叶轮直径:
  • 介质温度:60-120度
  • 效  率:咨询电话:18566100048
 产品概述
  GDF不锈钢管道式离心泵是以GD管道式离心泵为基础模型,过流部件全部采用SUS304/316不锈钢材质制造而成的耐腐蚀管道泵。泵机械密封采用耐腐蚀机械密封,耐腐蚀、寿命长、长时间运行不泄露,进出水口大小相同且位于同一条直线上,泵可以像阀门一样安装在管路上。上盖式结构可以使泵在维护机械密封或叶轮及电机时可以不拆除管路部分,方便了安装及日常维护。采用标准的SUS304/316不锈钢并以铸件成型,提高了泵的耐腐蚀能力。
  用途
  广泛应用于轻纺、石油、化工、冶金、化纤和普通工业流程、环保工程、海上工业及海水养殖等行业。
  输送介质
  潜水及物理化学性质类似水不含固体颗粒或纤维的腐蚀性液体,如:酸、碱、盐、有机化合物及有关石油化工产品等。
  性能范围
  电机转速:2900r/min和1480/min
  流量:1.5-340m3/h
  扬程:7-52m
  功率:0.46-30kW
  最高工作温度:100℃
  最大工作压力:1.6MPa
  泵说明
  该型泵过流部件和泵轴采用不锈钢制造;并采用优质机械密封,寿命长,无泄漏。出水口处于同一轴线,而且口径相同,可以象阀门一样装在管路上,体积小、重量轻,安装使用方便。上开盖式结构,拆开泵盖和叶轮时不需拆卸吸进和排出管路即可更换密封和叶轮。
  旋转方向
  从电机往泵方向看,水泵为顺时针方向旋转。
  型号说明
  GDF100 - 80 A
  GDF-耐腐蚀管道泵
  100-泵进出水口径100mm
  80-泵设计点扬程80mm
  A-同型号叶轮直径第一次切割
  安装说明
  1.安装时管路重量不应加在泵上,以免使泵受损;
  2.安装时必须拧紧地脚螺栓,以免起动时振动而影响泵的正常运行;
  3.为了维修方便和使用安全,在泵的进出口管路上各安装一调节阀门及在泵出口附近安装一压力
  表,以保证在额定扬程和流量范围内运行,确保泵正常运行,延长泵的使用寿命;
  4.泵用于有吸程声合,应装有底阀,并且进口管路不应有过多弯道,也不应太长,同时不得有漏
  水、漏气理解;
  5.为了不使杂质进入泵内而堵塞流道,影响性能,应在泵进口前面安装比吸入管截面积大3-4倍
  的过滤器;
  6.安装后拔动泵轴,叶轮应无磨擦声或卡死现象,否则应将泵拆开检查原因。
  起动与停车
  起动前准备
  打开排气丝堵往泵灌注水,使液体充满整个泵体,待水满后关闭排气丝堵。
  试验电机转向是否正确,从电机顶部往泵看为顺时针旋转,试验时间要短(点动),并且试验前先把泵体内气体排尽,以免使机械密封干磨损;
  检查各部位是否正常。
  起动
  全开进口阀门,并闭吐出管路阀门;
  起动电机,观察泵运行是否正常;
  调节出口阀门开度至所需工况,如用户在泵出口处装有流量表或压力表,应通过调节出口阀开度使泵在性能参数表所列的额定点上或三点范围内运行,测量电机电流,使电机在额定电流内运行,否则将造成泵超负荷运行(即大电流运行)导至电机烧坏。
  轴承处最高温度不超过75℃,且不应超过环境温度40℃。
  停车
  关闭吐出管路阀门,切断电源;
  关闭进口阀门;
  如环境温度低于0℃,应将泵体下方的螺塞打开,放尽泵内液体,以免冻裂水泵;
  如长期停用,应将泵内清洗干净,妥善保养。
  泵的维护
  运行中的维护与保养
  进水管道必须密封,不能漏水、漏气;
  禁止泵在汽蚀状态下长期运行;
  定时检查电机电流值,不得超过电机额定电流;
  泵每运行500小时应对轴承进行加油;
泵进行长期运行后,由于机械磨损,使机组噪音及振动增大时,应停车检查,必要时可更换易损零件及轴承,机组检修期一般为一年。

型号 额定流量(t/h) 额定扬程(m) 转速(r/min) 功率(kw) 泵口径(mm)
GDF25-15 4 15 2800 0.75 25
GDF25-20 4 20 2800 0.75 25
GDF25-30 4 30 2800 1.5 25
GDF32-15 6 15 2800 0.75 25
GDF32-20 6 20 2800 0.75 32
GDF32-30 6 30 2800 1.5 32
GDF40-15 11.4 15 2800 1.1 40
GDF40-20 11.4 20 2900 1.5 40
GDF40-30 11.4 30 2900 2.2 40
GDF40-40 11.4 40 2900 4 40
GDF40-50 11.4 50 2900 5.5 40
GDF50-17 18 17 2900 1.5 50
GDF50-20 12.5 20 2900 1.5 50
GDF50-30 18 30 2900 3 50
GDF50-40 18 40 2900 4 50
GDF50-50 18 50 2900 5.5 50
GDF50-60 18 60 2900 7.5 50
GDF50-70 18 70 2900 11 50
GDF50-80 18 80 2900 15 50
GDF65-19 25 19 2900 2.2 65
GDF65-25 25 25 2900 3 65
GDF65-30 25 30 2900 4 65
GDF65-50 25 50 2900 7.5 65
GDF65-60 25 60 2900 11 65
GDF65-70 25 70 2900 11 65
GDF65-80 25 80 2900 15 65
GDF65-100 25 100 2900 22 65
GDF65-125 25 125 2900 30 65
GDF80-15 42 15 2900 4 80
GDF80-21 42 21 2900 4 80
GDF80-30 42 30 2900 5.5 80
GDF80-40 42 40 2900 7.5 80
GDF80-50 42 50 2900 11 80
GDF80-60 42 60 2900 15 80
GDF80-70 42 70 2900 18.5 80
GDF80-80 50 80 2900 22 80
GDF80-100 42 100 2900 30 80
GDF80-125 50 125 2900 37 80
GDF100-15 90 15 2900 7.5 100
GDF100-19 90 19 2900 7.5 100
GDF100-21 60 21 2900 5.5 100
GDF100-20 100 20 2900 11 100
GDF100-30 50 30 2900 7.5 100
GDF100-32 100 32 2900 15 100
GDF100-32A 90 28 2900 11 100
GDF100-40 80 40 2900 15 100
GDF100-50 50 50 2900 15 100
GDF100-50A 90 45 2900 18.5 100
GDF100-50B 100 50 2900 22 100
GDF100-60 80 60 2900 22 100
GDF100-70 90 70 2900 30 100
GDF100-80 100 80 2900 37 100
GDF100-100 90 100 2900 45 100
GDF125-10 140 10 2900 7.5 125
GDF125-15 140 15 2900 11 125
GDF125-20 160 20 2900 15 125
GDF125-30 150 30 2900 18.5 125
GDF125-32 160 32 2900 22 125
GDF125-40 150 40 2900 30 125
GDF125-50 160 50 2900 37 125
GDF125-60 140 60 2900 37 125
GDF125-70 150 70 2900 45 125
GDF125-80 160 80 2900 55 125
GDF125-100 140 100 2900 75 125
GDF150-10 200 10 1450 15 150
GDF150-20 200 20 1450 18.5 150
GDF150-20A 180 17 1450 15 150
GDF150-22 240 22 1450 22 150
GDF150-32 200 32 1450 30 150
GDF150-32A 187 28 1450 22 150
GDF150-40 170 40 1450 30 150
GDF150-50 200 50 1450 45 150
GDF150-50A 187 44 1450 37 150
GDF150-60 170 60 2900 45 150
GDF150-70 180 70 2900 55 150
GDF150-80 200 80 2900 75 150
GDF150-100 200 100 2900 90 150
GDF200-10 350 10 1450 18.5 200
GDF200-15 350 15 1450 22 200
GDF200-20 400 20 1450 30 200
GDF200-24 350 24 1450 37 200
GDF200-32 320 32 1450 45 200
GDF200-40 350 40 1450 55 200
GDF200-50 400 50 1450 75 200
GDF200-50A 350 45 1450 55 200
GDF250-10 500 10 1450 22 250
GDF250-20 550 20 1450 45 250
GDF250-20A 500 17 1450 37 250
GDF250-20B 500 20 1450 37 250
GDF250-24 450 24 1450 45 250
GDF250-32 550 32 1450 75 250
GDF250-32A 500 28 1450 55 250
GDF250-50 500 50 1450 110 250
GDF250-50A 450 44.5 1450 90 250
GDF250-60 600 60 1450 160 250
GDF300-18 720 18 1450 55 300
GDF300-20 720 20 1450 55 300
GDF300-32 720 32 1450 90 300
GDF300-32A 650 28 1450 75 300
GDF300-50 600 50 1450 132 300
GDF300-50A 720 44.5 970 132 300
