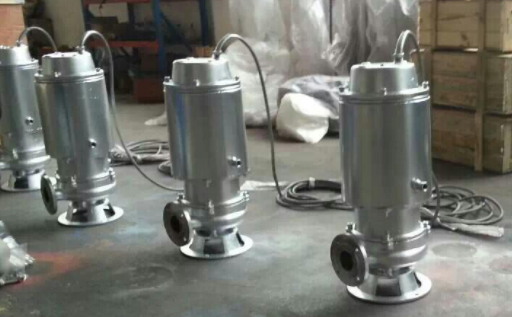

一、耐高温潜水泵/潜水排污泵产品简介
耐高温潜水泵带独立冷却装置，实现高温环境下自冷降温，保证电机不受外界高温影响。配具有高效、防缠绕、无堵塞、自动耦合、高可靠性和自动控制等优点，在排送固体颗粒及长纤维垃圾方面，具有独特功能。
耐高温潜水泵/潜水排污泵排出水口径为50∽600mm，流量10~7000m3/h,扬程为5∽60m,功率为1.5~315KW,通过固体颗粒直径为20~145mm。
潜水排污泵的自动耦合装置，包括耦合器、耦合法兰、导杆、上固定板，在耦合底座与耦合滑板的接触面上开有环形凹槽，凹槽上紧密固定有软密封垫。采用上述结构，使耦合滑板和耦合底座的耦合接触面被环形密封凹槽密封牢固.
耐高温潜水泵/潜水排污泵结构紧凑、效率高、可以根据用户要求进行水位自动控制，并备有自动保护装置及控制柜，双导轨自动安装系统等。
二、耐高温潜水泵/潜水排污泵产品结构特点
耐高温潜水泵可配合控制柜设置了各种状态显示，保护装置，使得泵运行可靠、安全。
1、独特的电缆密封设计，排除了电缆漏水的隐患。
2、定子采用F级绝缘，装有热保护元件。
3、18.5KW以上泵采用外循环水自动冷却，保证电泵在最低水位状态下安全运行。
4、电机腔下底部装有浮子开关，对电机侧机械密封实施监护。
5、在泵与电机的油室上端装有油水探头，对水泵侧机械密封实施监护，一旦漏水，控制系统将报警保护。
6、波纹管式双端面机械密封，密封材料为碳化钨、碳化硅及硬质合金，防止水进入电机，保证电机安全可靠运转，可使泵安全连续运行8000小时以上。
7、副叶轮用于平衡机械密封外部压力，防止水进入油室，从而延长电泵的使用寿命。
8、叶轮设计独特，大流道能够通过长纤维及污物，防缠绕、抗堵塞、过流能力强。
9、叶轮与蜗壳下端之间装有可更换的耐磨套，保持泵以最佳效率运行。
三、耐高温潜水泵/潜水排污泵产品使用条件
1、电机额定电压380V，频率50HZ三相交流电源。
2、输送介质温度1-200 ℃。
3、可视PH值定制铸铁、不锈钢等材质，具体请向本公司联系。
4、输送介质中固相物容积比在10%以下。
5、输送介质密度小于1.2×103Kg/m3
6、水泵立式作业情况下，液位必须超过整泵的2/3，保证水泵在水中运行，起到水冷却，保护电机作用。
四、耐高温潜水泵/潜水排污泵产品用途
主要用于化工场所、市政工程、建筑、宾馆、工业、医院、饭店等行业。用于排送带固体及各种长纤维的废水、淤泥、城市生活污水（包括有腐蚀性、侵蚀性介质的场合）。
五、耐高温潜水泵/潜水排污泵型号意义
型号200WQ250-22-30
出水口径-200（mm）
固定耦合式潜水排污泵-WQ
流量-250（m3/h）
扬程-22（m）
功率-30（kw）
六、耐高温潜水泵/潜水排污泵部分产品型号规格参数
|
序号
|
型 号
|
口径
|
流 量
|
扬程
|
功率
|
耦合
|
|
(mm)
|
(m3/h)
|
（L/S）
|
(m)
|
(kw)
|
|
1
|
50WQ20-7-0.75
|
50
|
20
|
5.6
|
7
|
0.75
|
50GAK
|
|
2
|
50WQ10-10-0.75
|
50
|
10
|
2.8
|
10
|
0.75
|
50GAK
|
|
3
|
50WQ8-12-1.1
|
50
|
8
|
2.2
|
12
|
1.1
|
50GAK
|
|
4
|
50WQ15-15-1.5
|
50
|
15
|
4.2
|
15
|
1.5
|
50GAK
|
|
5
|
50WQ20-15-1.5
|
50
|
20
|
5.6
|
15
|
1.5
|
50GAK
|
|
6
|
50WQ25-10-1.5
|
50
|
25
|
6.9
|
10
|
1.5
|
50GAK
|
|
7
|
50WQ15-25-2.2
|
50
|
15
|
4.2
|
25
|
2.2
|
50GAK
|
|
8
|
50WQ27-15-2.2
|
50
|
27
|
7.5
|
15
|
2.2
|
50GAK
|
|
9
|
50WQ15-30-3
|
50
|
15
|
4.2
|
30
|
3
|
50GAK
|
|
10
|
50WQ25-20-4
|
50
|
25
|
6.9
|
20
|
4
|
50GAK
|
|
11
|
50WQ30-18-4
|
50
|
30
|
8.3
|
18
|
4
|
50GAK
|
|
12
|
50WQ25-32-5.5
|
50
|
20
|
5.6
|
30
|
5.5
|
50GAK
|
|
13
|
50WQ20-40-7.5
|
50
|
20
|
5.6
|
40
|
7.5
|
50GAK
|
|
14
|
50WQ30-30-7.5
|
50
|
30
|
8.3
|
30
|
7.5
|
50GAK
|
|
15
|
65WQ25-15-2.2
|
65
|
25
|
6.9
|
15
|
2.2
|
65GAK
|
|
16
|
65WQ40-9-3
|
65
|
40
|
11.1
|
9
|
3
|
65GAK
|
|
17
|
65WQ37-13-3
|
65
|
37
|
10.3
|
13
|
3
|
65GAK
|
|
18
|
65WQ25-25-4
|
64
|
25
|
6.9
|
25
|
4
|
65GAK
|
|
|
65WQ30-20-4
|
65
|
30
|
8.3
|
25
|
4
|
65GAK
|
|
19
|
65WQ25-30-5.5
|
65
|
25
|
6.9
|
30
|
5.5
|
65GAK
|
|
20
|
65WQ30-40-7.5
|
65
|
30
|
8.3
|
40
|
7.5
|
65GAK
|
|
21
|
65WQ40-30-7.5
|
65
|
40
|
11.1
|
30
|
7.5
|
65GAK
|
|
22
|
65WQ30-45-11
|
65
|
30
|
8.3
|
45
|
11
|
65GAK
|
|
23
|
65WQ30-60-15
|
65
|
30
|
8.3
|
60
|
15
|
65GAK
|
|
24
|
80WQ30-10-1.5
|
80
|
30
|
8.3
|
10
|
1.5
|
80GAK
|
|
25
|
80WQ40-7-2.2
|
80
|
40
|
11.1
|
7
|
2.2
|
80GAK
|
|
26
|
80WQ30-8-2.2
|
80
|
30
|
8.3
|
8
|
2.2
|
80GAK
|
|
27
|
80WQ50-10-3
|
80
|
50
|
13.9
|
10
|
3
|
80GAK
|
|
28
|
80WQ43-13-3
|
80
|
43
|
11.9
|
13
|
3
|
80GAK
|
|
29
|
80WQ40-15-4
|
80
|
40
|
11.1
|
15
|
4
|
80GAK
|
|
30
|
80WQ50-13-4
|
80
|
50
|
13.9
|
13
|
4
|
80GAK
|
|
31
|
80WQ50-20-5.5
|
80
|
50
|
13.9
|
20
|
5.5
|
80GAK
|
|
32
|
80WQ65-25-7.5
|
80
|
65
|
18.1
|
25
|
7.5
|
80GAK
|
|
33
|
80WQ80-15-7.5
|
80
|
80
|
22.2
|
15
|
7.5
|
80GAK
|
|
34
|
80WQ40-40-11
|
80
|
40
|
11.1
|
40
|
11
|
80GAK
|
|
35
|
80WQ50-35-11
|
80
|
50
|
13.9
|
35
|
11
|
80GAK
|
|
36
|
80WQ50-50-15
|
80
|
50
|
13.9
|
50
|
15
|
80GAK
|
|
37
|
100WQ70-6-3
|
100
|
70
|
19.4
|
6
|
3
|
100GAK
|
|
38
|
100WQ100-7-4
|
100
|
100
|
27.8
|
7
|
4
|
100GAK
|
|
39
|
100WQ80-10-4
|
100
|
80
|
22.2
|
1
|
4
|
100GAK
|
|
40
|
100WQ65-15-5.5
|
100
|
65
|
18.1
|
15
|
5.5
|
100GAK
|
|
41
|
100WQ110-10-5.5
|
100
|
110
|
30.6
|
10
|
5.5
|
100GAK
|
|
42
|
100WQ80-20-7.5
|
100
|
80
|
22.2
|
20
|
7.5
|
100GAK
|
|
43
|
100WQ100-15-7.5
|
100
|
100
|
27.8
|
15
|
7.5
|
100GAK
|
|
44
|
100WQ100-25-11
|
100
|
100
|
27.8
|
25
|
11
|
100GAK
|
|
45
|
100WQ100-30-15
|
100
|
100
|
27.8
|
30
|
15
|
100GAK
|
|
46
|
100WQ120-25-15
|
100
|
120
|
33.3
|
25
|
15
|
100GAK
|
|
47
|
100WQ100-35-18.5
|
100
|
100
|
27.8
|
35
|
18.5
|
100GAK
|
|
48
|
100WQ100-40-22
|
100
|
100
|
27.8
|
40
|
22
|
100GAK
|
|
49
|
100WQ100-45-30
|
100
|
100
|
27.8
|
45
|
30
|
100GAK
|
|
50
|
100WQ100-50-37
|
100
|
100
|
27.8
|
50
|
37
|
100GAK
|
|
51
|
100WQ100-60-45
|
100
|
100
|
27.8
|
60
|
45
|
100GAK
|
|
52
|
150WQ120-10-5.5
|
150
|
120
|
33.3
|
10
|
5.5
|
150GAK
|
|
53
|
150WQ145-9-7.5
|
150
|
145
|
40.3
|
9
|
7.5
|
150GAK
|
|
54
|
150WQ110-15-7.5
|
150
|
110
|
30.6
|
15
|
7.5
|
150GAK
|
|
55
|
150WQ150-12-11
|
150
|
150
|
41.7
|
12
|
11
|
150GAK
|
|
56
|
150WQ200-10-15
|
150
|
200
|
55.6
|
10
|
15
|
150GAK
|
|
57
|
150WQ180-15-15
|
150
|
180
|
50
|
15
|
15
|
150GAK
|
|
58
|
150WQ180-20-18.5
|
150
|
180
|
50
|
20
|
18.5
|
150GAK
|
|
59
|
150WQ150-26-18.5
|
150
|
180
|
50
|
26
|
18.5
|
150GAK
|
|
60
|
150WQ200-20-22
|
150
|
200
|
55.6
|
20
|
22
|
150GAK
|
|
61
|
150WQ180-25-22
|
150
|
180
|
50
|
25
|
22
|
150GAK
|
|
62
|
150WQ200-25-30
|
150
|
200
|
55.6
|
25
|
30
|
150GAK
|
|
63
|
150WQ180-30-30
|
150
|
180
|
50
|
30
|
30
|
150GAK
|
|
64
|
150WQ150-35-37
|
150
|
150
|
41.7
|
35
|
37
|
150GAK
|
|
65
|
150WQ180-30-37
|
150
|
180
|
50
|
30
|
37
|
150GAK
|
|
66
|
150WQ180-40-45
|
150
|
180
|
50
|
40
|
45
|
150GAK
|
|
67
|
200WQ300-7-11
|
200
|
300
|
83.3
|
7
|
11
|
200GAK
|
|
68
|
200WQ250-11-15
|
200
|
250
|
69.4
|
11
|
15
|
200GAK
|
|
69
|
200WQ300-8-15
|
200
|
300
|
83.3
|
8
|
15
|
200GAK
|
|
70
|
200WQ250-15-18.5
|
200
|
250
|
69.4
|
15
|
18.5
|
200GAK
|
|
71
|
200WQ300-10-18.5
|
200
|
300
|
83.3
|
10
|
18.5
|
200GAK
|
|
72
|
200WQ400-10-22
|
200
|
400
|
111.1
|
10
|
22
|
200GAK
|
|
73
|
200WQ300-15-22
|
200
|
300
|
83.3
|
15
|
22
|
200GAK
|
|
74
|
200WQ400-13-30
|
200
|
400
|
111.1
|
13
|
30
|
200GAK
|
|
75
|
200WQ300-18-30
|
200
|
300
|
83.3
|
18
|
30
|
200GAK
|
|
76
|
200WQ250-22-30
|
200
|
250
|
69.4
|
22
|
30
|
200GAK
|
|
77
|
200WQ350-25-37
|
200
|
300
|
83.3
|
25
|
37
|
200GAK
|
|
78
|
200WQ250-35-45
|
200
|
250
|
69.4
|
35
|
45
|
200GAK
|
|
79
|
200WQ350-25-45
|
200
|
350
|
97.2
|
25
|
45
|
200GAK
|
|
80
|
200WQ400-20-45
|
200
|
400
|
111.1
|
20
|
45
|
200GAK
|
|
81
|
200WQ250-40-55
|
200
|
250
|
69.4
|
40
|
55
|
200GAK
|
|
82
|
200WQ400-30-55
|
200
|
400
|
111.1
|
30
|
55
|
200GAK
|
|
83
|
200WQ350-40-75
|
200
|
300
|
83.3
|
40
|
75
|
200GAK
|
|
84
|
200WQ300-45-90
|
200
|
300
|
83.3
|
45
|
90
|
200GAK
|
|
85
|
200WQ300-50-110
|
200
|
300
|
83.3
|
50
|
110
|
200GAK
|
|
86
|
200WQ300-60-132
|
200
|
300
|
83.3
|
60
|
132
|
200GAK
|
|
87
|
200WQ300-70-160
|
200
|
300
|
83.3
|
70
|
160
|
200GAK
|
|
88
|
250WQ550-5-22
|
250
|
550
|
152.8
|
5
|
22
|
250GAK
|
|
89
|
250WQ600-9-30
|
250
|
600
|
166.7
|
9
|
30
|
250GAK
|
|
90
|
250WQ600-12-37
|
250
|
600
|
166.7
|
12
|
37
|
250GAK
|
|
91
|
250WQ600-15-45
|
250
|
600
|
166.7
|
15
|
45
|
250GAK
|
|
92
|
250WQ600-20-55
|
250
|
600
|
166.7
|
20
|
55
|
250GAK
|
|
93
|
250WQ600-25-75
|
250
|
600
|
166.7
|
25
|
75
|
250GAK
|
|
94
|
250WQ600-30-90
|
250
|
600
|
166.7
|
30
|
90
|
250GAK
|
|
95
|
250WQ600-35-110
|
250
|
600
|
166.7
|
35
|
110
|
250GAK
|
|
96
|
300WQ800-9-37
|
300
|
800
|
222.2
|
9
|
37
|
300GAK
|
|
97
|
300WQ800-12-45
|
300
|
800
|
222.2
|
12
|
45
|
300GAK
|
|
98
|
300WQ680-15-45
|
300
|
680
|
188.9
|
15
|
45
|
300GAK
|
|
99
|
300WQ800-15-55
|
300
|
800
|
222.2
|
15
|
55
|
300GAK
|
|
100
|
300WQ600-20-55
|
300
|
600
|
166.7
|
20
|
55
|
300GAK
|
|
101
|
300WQ800-20-75
|
300
|
800
|
222.2
|
20
|
75
|
300GAK
|
|
102
|
300WQ950-20-90
|
300
|
950
|
263.9
|
20
|
90
|
300GAK
|
|
103
|
300WQ1000-25-110
|
300
|
1000
|
277.8
|
21
|
110
|
300GAK
|
|
104
|
350WQ1200-8-45
|
350
|
1200
|
333.3
|
8
|
45
|
350GAK
|
|
105
|
350WQ1100-10-55
|
350
|
1100
|
305.6
|
10
|
55
|
350GAK
|
|
106
|
350WQ1300-10-75
|
350
|
1300
|
361.1
|
10
|
75
|
350GAK
|
|
107
|
350WQ1200-18-90
|
350
|
1200
|
333.3
|
18
|
90
|
350GAK
|
|
108
|
350WQ1500-15-90
|
350
|
1500
|
416.7
|
15
|
90
|
350GAK
|
|
109
|
350WQ1200-20-110
|
350
|
1200
|
333.3
|
20
|
110
|
350GAK
|
|
110
|
350WQ1100-28-132
|
350
|
1100
|
305.6
|
28
|
132
|
350GAK
|
|
111
|
350WQ1200-36-160
|
350
|
1200
|
333.3
|
36
|
160
|
350GAK
|
|
112
|
400WQ1500-6-45
|
400
|
1500
|
416.7
|
6
|
45
|
400GAK
|
|
113
|
400WQ1300-10-55
|
400
|
1300
|
361.1
|
10
|
55
|
400GAK
|
|
114
|
400WQ1800-10-75
|
400
|
1800
|
500
|
10
|
75
|
400GAK
|
|
115
|
400WQ1700-12-90
|
400
|
1700
|
472.2
|
12
|
90
|
400GAK
|
|
116
|
400WQ2200-9-110
|
400
|
2200
|
611.1
|
9
|
110
|
400GAK
|
|
117
|
400WQ2000-15-132
|
400
|
2000
|
555.6
|
15
|
132
|
400GAK
|
|
118
|
400WQ1500-26-160
|
400
|
1500
|
416.7
|
26
|
160
|
400GAK
|
|
119
|
400WQ1700-22-160
|
400
|
1700
|
472.2
|
22
|
160
|
400GAK
|
|
120
|
400WQ1950-23-185
|
400
|
1950
|
541.7
|
23
|
185
|
400GAK
|
|
121
|
400WQ1980-26-220
|
400
|
1980
|
550
|
26
|
220
|
400GAK
|
|
122
|
400WQ1800-32-250
|
400
|
1800
|
500
|
32
|
250
|
400GAK
|
|
123
|
400WQ2000-30-280
|
400
|
2000
|
555.6
|
30
|
280
|
400GAK
|
|
124
|
450WQ2250-7-75
|
450
|
2250
|
625
|
7
|
75
|
450GAK
|
|
125
|
450WQ2300-10-90
|
450
|
2300
|
638.9
|
10
|
90
|
450GAK
|
|
126
|
450WQ2200-10-110
|
450
|
2200
|
611.1
|
10
|
110
|
450GAK
|
|
127
|
450WQ2260-14-132
|
450
|
2260
|
627.8
|
14
|
132
|
450GAK
|
|
128
|
450WQ2280-20-180
|
450
|
2280
|
633.3
|
20
|
185
|
450GAK
|
|
129
|
500WQ2500-10-110
|
500
|
2500
|
694.4
|
10
|
110
|
500GAK
|
|
130
|
500WQ2500-12-132
|
500
|
2500
|
694.4
|
12
|
132
|
500GAK
|
|
131
|
500WQ2500-16-160
|
500
|
2500
|
694.4
|
16
|
160
|
500GAK
|
|
132
|
500WQ2500-18-185
|
500
|
2500
|
694.4
|
18
|
185
|
500GAK
|
|
133
|
500WQ4000-12-200
|
500
|
4000
|
1111.1
|
12
|
200
|
500GAK
|
|
134
|
500WQ4000-15-250
|
500
|
4000
|
1111.1
|
15
|
250
|
500GAK
|
