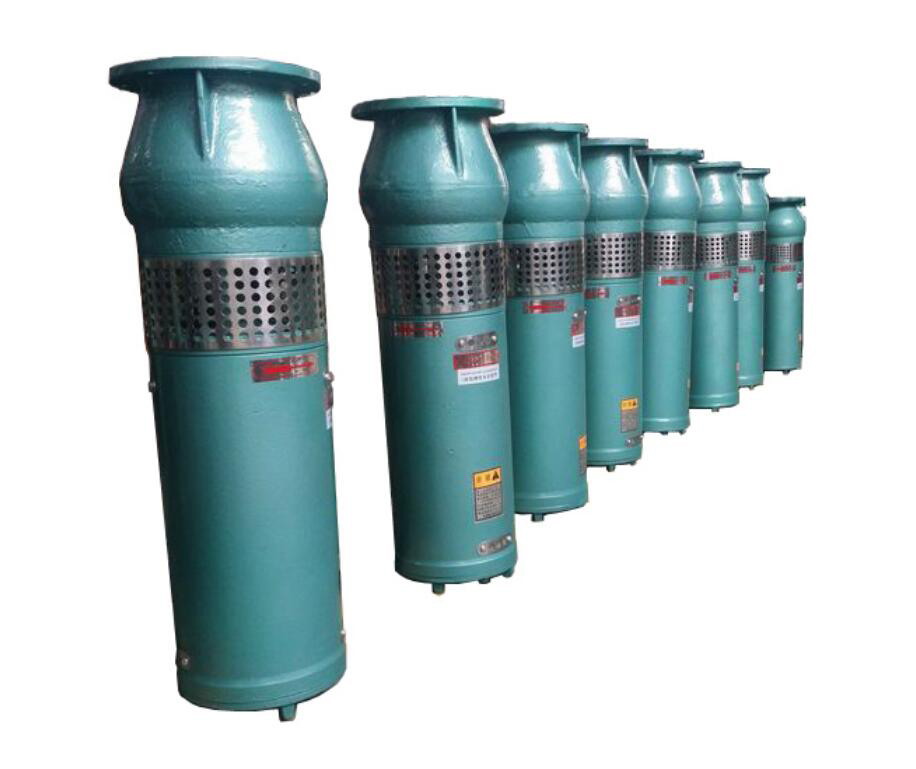

一、QS型充水式潜水电泵产品简介
QS型充水式潜水电泵采用水浸式电机，电机直接充水，靠水冷却电机，与常规的干式电机与油浸式电机相比有个明显的优势：
1.当QS型充水式潜水电泵出现故障时水泵不现出现漏油现象，从而对水质产生污染。但干式电机潜水泵与油浸式电机潜水泵相比就完全不同了，由于水泵电机靠油冷却与润滑，故存在隐患。
2. QS型充水式潜水电泵水泵采用防漏电4蕊电缆带有接地线，可在运行的当中有效的防止漏止，对人员造成的伤害。
3. QS型充水式潜水电泵中间进水位带有不锈钢滤网，万一水池中存在大颗粒杂物，可隔绝杂物不进入水泵，对水泵也是一个很好的保护。
4.法兰式出口，安装维护十分简便，直接接管路即可，拧上螺丝即可，也可加装出水头，配合软管直接使用，电机F级绝缘，能满足音乐喷泉对电机频繁启动的要求，产品符合JB/T8092-1996标准规定。适用于各种化工企业、水景工程、及矿山特殊环境等场合适用，可用于输送轻微腐蚀性液体。
注：在安装使用设备前，请检察水泵电缆或外观有无破损或异常，如发现问题，请采取安全措施。
二、QS型充水式潜水电泵产品特点：
A：QS型充水式潜水电泵,泵电一体、无污染、耐腐蚀、结构紧凑、耐磨损、适用简单、耐强度、无需饮水、双端密封。
B：QS型充水式潜水电泵电器保护、设计合理、经久耐用、安全可靠。
C：QS型充水式潜水电泵采用不锈钢滤网护罩(可防大颗粒杂质进入泵内)，三相四线电缆。
D：整泵漏电保护措施：采用定电位接地装置。
三、QS型充水式潜水电泵产品使用条件
1、QS型充水式潜水电泵应完全浸入水中运行，潜水深度不小于0.5米，不大于5米。
2、环境水温度应不高于40℃。
3、介质中含沙量或含不溶于水的固体颗粒体积比不超过0.1%，PH值为4~10。如果超过建议使用316不锈钢喷泉泵或者316L不锈钢喷泉泵。
4、电源应为三相50赫兹，,额定电压为380伏，其供电电压必须保证在342~420伏范围内。
5、QS型充水式潜水电泵应在额定扬程附近的适用范围内使用。
6、QS型充水式潜水电泵应配置相应的启动保护器，可靠接地。
四、QS型充水式潜水电泵型号规格参数
|
序号
|
型号
|
流 量
|
扬 程
|
功 率
|
最大外径
|
口径
|
|
m3/h
|
m
|
kw
|
mm
|
寸
|
|
1
|
QS10-10-0.55
|
10
|
10
|
0.55
|
150
|
2
|
|
2
|
QS15-7-0.55
|
15
|
7
|
0.55
|
150
|
2
|
|
3
|
QS25-6-0.75
|
25
|
6
|
0.75
|
150
|
2
|
|
4
|
QS10-13-0.75
|
10
|
13
|
0.75
|
150
|
2
|
|
5
|
QS40-6-1.1
|
40
|
6
|
1.1
|
150
|
2
|
|
6
|
QS25-9-1.1
|
25
|
9
|
1.1
|
150
|
2
|
|
7
|
QS15-14-1.1
|
15
|
14
|
1.1
|
150
|
2
|
|
8
|
QS65-5-1.1
|
65
|
5
|
1.1
|
150
|
3
|
|
9
|
QS40-8-1.5
|
40
|
8
|
1.5
|
150
|
2
|
|
10
|
QS25-12-1.5
|
25
|
12
|
1.5
|
150
|
2
|
|
11
|
QS15-26-2.2
|
15
|
26
|
2.2
|
168
|
3
|
|
12
|
QS20-20-2.2
|
20
|
20
|
2.2
|
168
|
2
|
|
13
|
QS25-17-2.2
|
25
|
17
|
2.2
|
168
|
2
|
|
14
|
QS40-13-2.2
|
40
|
13
|
2.2
|
168
|
2
|
|
15
|
QS65-7-2.2
|
65
|
7
|
2.2
|
168
|
3
|
|
16
|
QS40-16-3
|
40
|
16
|
3
|
168
|
2
|
|
17
|
QS40-18-3
|
40
|
18
|
3
|
168
|
2
|
|
18
|
QS45-16-3
|
45
|
16
|
3
|
168
|
3
|
|
19
|
QS25-25-3
|
25
|
25
|
3
|
168
|
3
|
|
20
|
QS32-20-3
|
32
|
20
|
3
|
168
|
2.5
|
|
21
|
QS50-13-3
|
50
|
13
|
3
|
168
|
3
|
|
22
|
QS65-10-3
|
65
|
10
|
3
|
168
|
3
|
|
23
|
QS15-36/2-3
|
15
|
36
|
3
|
168
|
2.5
|
|
24
|
QS30-25/2-3
|
30
|
25
|
3
|
168
|
2.5
|
|
25
|
QS20-30/2-3
|
20
|
30
|
3
|
168
|
2.5
|
|
26
|
QS15-40/3-3M
|
15
|
40
|
3
|
168
|
2
|
|
27
|
QS40-21-4
|
40
|
21
|
4
|
168
|
2.5
|
|
28
|
QS40-24-4
|
40
|
24
|
4
|
168
|
2.5
|
|
29
|
QS65-13-4
|
65
|
13
|
4
|
168
|
3
|
|
30
|
QS80-10-4
|
80
|
10
|
4
|
168
|
3
|
|
31
|
QS30-26/2-4
|
30
|
26
|
4
|
168
|
2.5
|
|
32
|
QS100-7-4
|
100
|
7
|
4
|
184
|
3
|
|
33
|
QS25-36/2-4
|
25
|
36
|
4
|
168
|
2.5
|
|
34
|
QS15-45/3-4M
|
15
|
45
|
4
|
168
|
2
|
|
35
|
QS15-52/4-4M
|
15
|
52
|
4
|
168
|
2
|
|
36
|
QS20-40/2-4
|
20
|
40
|
4
|
168
|
2.5
|
|
37
|
QS40-28-5.5
|
40
|
28
|
5.5
|
225
|
3
|
|
38
|
QS60-20-5.5
|
60
|
20
|
5.5
|
184
|
3
|
|
39
|
QS45-25-5.5
|
45
|
25
|
5.5
|
184
|
3
|
|
40
|
QS65-18-5.5
|
65
|
18
|
5.5
|
184
|
3
|
|
41
|
QS100-13-5.5
|
100
|
13
|
5.5
|
184
|
5
|
|
42
|
QS120-10-5.5
|
120
|
10
|
5.5
|
205
|
5
|
|
43
|
QS200-8-5.5
|
200
|
8
|
5.5
|
205
|
6
|
|
44
|
QS220-5-5.5
|
220
|
5
|
5.5
|
205
|
8
|
|
45
|
QS250-5-5.5
|
250
|
5
|
5.5
|
205
|
8
|
|
46
|
QS40-30/2-5.5
|
40
|
30
|
5.5
|
168
|
3
|
|
47
|
QS30-36/2-5.5
|
3
|
36
|
5.5
|
168
|
3
|
|
48
|
QS30-40/3-5.5
|
30
|
40
|
5.5
|
168
|
3
|
|
49
|
QS20-50/3-5.5
|
20
|
50
|
5.5
|
168
|
2.5
|
|
50
|
QS15-65/4-5.5M
|
15
|
65
|
5.5
|
168
|
2
|
|
51
|
QS20-54/4-5.5M
|
20
|
54
|
5.5
|
168
|
2.5
|
|
52
|
QS65-25-7.5
|
65
|
25
|
7.5
|
184
|
4
|
|
53
|
QS80-20-7.5
|
80
|
20
|
7.5
|
184
|
4
|
|
54
|
QS100-17-7.5
|
100
|
17
|
7.5
|
205
|
5
|
|
55
|
QS150-8-7.5
|
150
|
8
|
7.5
|
205
|
6
|
|
56
|
QS250-8-7.5
|
250
|
8
|
7.5
|
205
|
8
|
|
57
|
QS40-40/2-7.5
|
40
|
40
|
7.5
|
184
|
3
|
|
58
|
QS80-24/2-7.5
|
80
|
24
|
7.5
|
184
|
4
|
|
59
|
QS30-54/3-7.5
|
30
|
54
|
7.5
|
184
|
3
|
|
60
|
QS25-65/3-7.5
|
25
|
65
|
7.5
|
184
|
2.5
|
|
61
|
QS50-36/2-7.5
|
50
|
36
|
7.5
|
184
|
4
|
|
62
|
QS20-78/6-7.5M
|
20
|
78
|
7.5
|
184
|
2
|
|
63
|
QS120-18/2-7.5
|
120
|
18
|
7.5
|
205
|
5
|
|
