D型卧式多级清水离心泵 D型卧式多级离心清水泵　　

首页：清水泵D型卧式多级离心清水泵

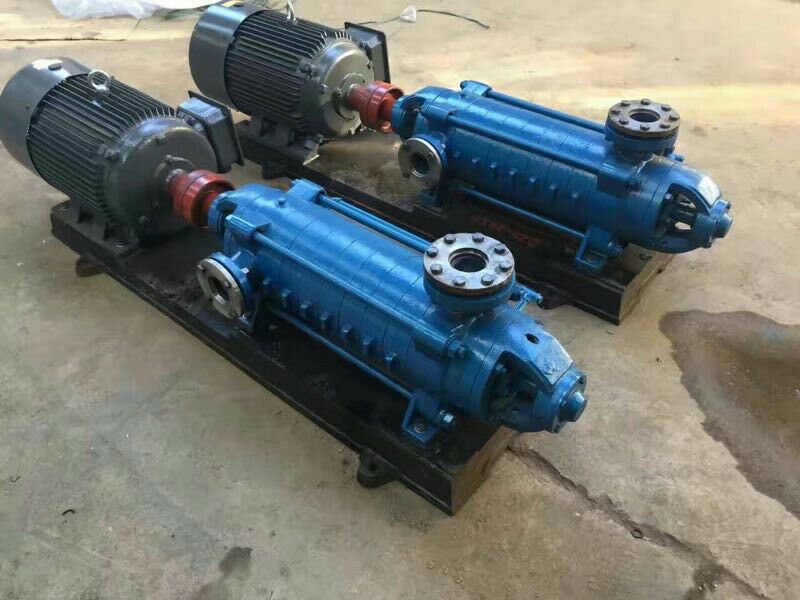

D型卧式多级离心清水泵
所属类型：清水泵
型　　号：50D8*9
尺　　寸：
功　　率：7.5KW
转　　速：2900转/分
流　　量：18立方/小时
扬　　程：85.5M
叶轮直径：
介质温度：60-120度
效　　率：85%

D型多级离心泵系单吸多级分段式离心泵，供输送请水及物理化学性质类似于水的液体之用。该泵扬程为H23至153.6米，流量为12.6--39.6m3/h。液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。口径DN：50-125 (mm) 扬程H：23-153.6 (m) 流量Q：12.6-39.6(m3/h) 使用温度T：80℃。
D型多级离心泵的产品结构说明
     D型多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。水泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
     D型多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
   叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
     平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
     平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
     轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
     轴承是单列向心球轴承，采用钙基润滑脂润滑。
  填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。如果填料太紧，轴套容易发热，同时耗费功率。填料太松，由于液体流失要降低水泵的效率。

D型多级离心泵性能参数

型号	流量 m 3 /h	扬程 m	转速 r/min	功率(kw)		效率%	允许汽蚀余量m
型号	流量 m 3 /h	扬程 m	转速 r/min	轴功率	电机功率	效率%	允许汽蚀余量m
50D8×2	18	19	2950	1.5	2.2	62	2.3
50D8×3	18	28.5	2950	2.25	3	62	2.3
50D8×4	18	38	2950	3	4	62	2.3
50D8×5	18	47.5	2950	3 .75	5.5	62	2.3
50D8×6	18	57	2950	4.5	5.5	62	2.3
50D8×7	18	66.5	2950	5.25	7.5	62	2.3
50D8×8	18	76	2950	6	7.5	62	2.3
50D8×9	18	85.5	2950	6.75	7.5	62	2.3
50D8×10	18	95	2950	7.5	11	62	2.3
50D8×11	18	104.5	2950	8.25	11	62	2.3
50D8×12	18	114	2950	9	11	62	2.3
80D12×2	32.4	22.7	2950	2.68	3	75	2.8
80D12×3	32.4	34.05	2950	4.02	5.5	75	2.8
80D12×4	32.4	45.4	2950	5.36	7.5	75	2.8
80D12×5	32.4	56.75	2950	6.7	7.5	75	2.8
80D12×6	32.4	68.1	2950	8.04	11	75	2.8
80D12×7	32.4	79.45	2950	9.38	11	75	2.8
80D12×8	32.4	90.8	2950	10.72	15	75	2.8
80D12×9	32.4	102.15	2950	11.06	15	75	2.8
80D12×10	32.4	113.5	2950	13.4	15	75	2.8
80D12×11	32.4	124.85	2950	14.74	18.5	75	2.8
80D12×12	32.4	136.2	2950	16.08	18.5	75	2.8
100D16×2	54	35.2	2950	7.2	11	71.5	3.3
100D16×3	54	52.8	2950	10.8	15	71.5	3.3
100D16×4	54	70.4	2950	14.4	18.5	71.5	3.3
100D16×5	54	88	2950	18	22	71.5	3.3
100D16×6	54	105.6	2950	21.6	30	71.5	3.3
100D16×7	54	123.2	2950	25.2	30	71.5	3.3
100D16×8	54	140.8	2950	28.8	37	71.5	3.3
100D16×9	54	158.4	2950	32.4	37	71.5	3.3
100D16×10	54	176	2950	36	45	71.5	3.3
100D16×11	54	198.6	2950	39.6	55	71.5	3.3
100D16×12	54	211.2	2950	43.2	55	71.5	3.3
125D15×2	108	40	2950	15.6	18.5	76	4
125D15×3	108	60	2950	23.4	30	76	4
125D15×4	108	80	2950	31.2	37	76	4
125D15×5	108	100	2950	39	45	76	4
125D15×6	108	120	2950	46.8	55	76	4
125D15×7	108	140	2950	54.6	75	76	4
125D15×8	108	160	2950	62.4	75	76	4
125D15×9	108	180	2950	70.3	90	76	4
125D15×10	108	200	2950	78	90	76	4
